برد پردازش سیگنال (SPC) تجهیز روزمونت سری 3900؛ راهکار بومی برای صنعت نفت و گاز

در صنایع نفت و گاز، تجهیزات اندازه‌گیری سطح مانند سطح‌سنج‌های راداری روزمونت سری 3900 نقشی حیاتی ایفا می‌کنند. قلب تپنده این دستگاه‌ها، برد پردازش سیگنال روزمونت است که مسئولیت پردازش دقیق سیگنال‌های دریافتی و تبدیل آن‌ها به اطلاعات قابل استفاده را بر عهده دارد.

در این مقاله، شما با جزئیات کامل این قطعه حیاتی، راهکارهای تعمیر، بومی‌سازی و نکات خرید آن آشنا خواهید شد.

نقش برد پردازش سیگنال در سطح‌سنج‌های راداری

سطح‌سنج‌های راداری روزمونت 3900 از تکنولوژی FMCW (Frequency Modulated Continuous Wave) برای اندازه‌گیری دقیق سطح مایعات در مخازن استفاده می‌کنند. برد پردازش سیگنال روزمونت یا همان SPC (Signal Processing Card) وظیفه دارد تا سیگنال‌های رادیویی ارسال شده به سمت سطح مایع و بازتاب یافته از آن را دریافت، پردازش و تحلیل کند.

این برد با استفاده از الگوریتم‌های پیچیده، زمان رفت و برگشت سیگنال را محاسبه کرده و فاصله تا سطح مایع را با دقت بالا تع

یین می‌کند.

در واقع، بدون عملکرد صحیح این برد، حتی بهترین آنتن راداری نیز قادر به ارائه اطلاعات دقیق نخواهد بود. به همین دلیل است که شناخت کامل این قطعه و راهکارهای نگهداری آن برای مهندسان ابزار دقیق اهمیت ویژه‌ای دارد.

قطعات روزمونت 3900 و معرفی SPC روزمونت 3900

تجهیزات سطح‌سنج راداری REX سری 3900 از چندین قسمت اصلی تشکیل شده است که هر کدام نقش خاصی در عملکرد کلی دستگاه ایفا می‌کنند:

• برد پردازش سیگنال (SPC): قلب پردازشی دستگاه
• برد منبع تغذیه: تأمین انرژی مورد نیاز مدارها
• آنتن راداری: ارسال و دریافت امواج رادیویی
• واحد نمایشگر و رابط کاربری: تنظیمات و نمایش اطلاعات
• هوزینگ و محفظه: محافظت از قطعات الکترونیکی

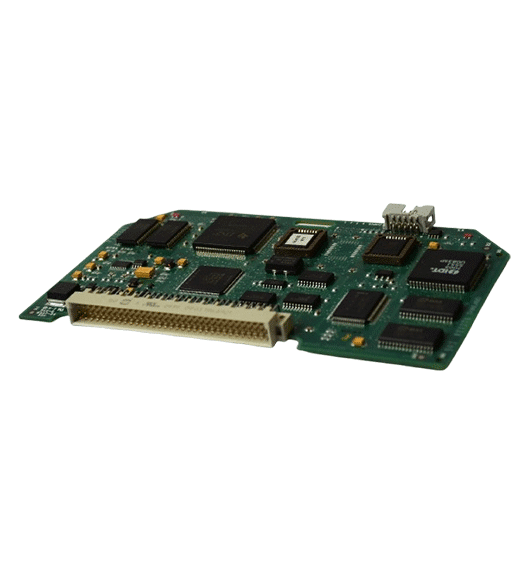

SPC روزمونت 3900 به عنوان پیچیده‌ترین قطعه این مجموعه، شامل پردازنده‌های قدرتمند، مدارهای آنالوگ و دیجیتال، و تراشه‌های تخصصی پردازش سیگنال است. این برد معمولاً دارای چندین لایه PCB است و از قطعات SMD با کیفیت بالا استفاده می‌کند.

یکی از ویژگی‌های منحصر به فرد این برد، قابلیت کالیبراسیون خودکار و جبران خطاهای محیطی مانند تغییرات دما و فشار است. همچنین، این برد قادر است سیگنال‌های ضعیف را در شرایط دشوار تشخیص داده و پردازش کند.

برد SPC روزمونت اصل و تشخیص نمونه‌های تقلبی

در بازار، انواع مختلفی از بردهای پردازش سیگنال با برند روزمونت عرضه می‌شوند که همگی ادعای اصالت دارند. تشخیص برد SPC روزمونت اصل از نمونه‌های تقلبی یا بازسازی شده، مهارتی است که هر مهندس ابزار دقیق باید آن را داشته باشد.

ویژگی‌های برد اصل روزمونت:

1. کیفیت ساخت PCB: بردهای اصل دارای لایه‌بندی منظم و کیفیت چاپ بالا هستند
2. نشانه‌گذاری قطعات: تمام قطعات دارای مارکینگ استاندارد و خوانا
3. شماره سریال و بارکد: هر برد اصل دارای شناسه یکتا است
4. کیفیت لحیم‌کاری: لحیم‌کاری ماشینی با استانداردهای صنعتی
5. گواهینامه‌های اصالت: همراه با مستندات فنی معتبر

بسیاری از واحدهای صنعتی به دلیل عدم دسترسی به بردهای اصل یا هزینه‌های بالای آن‌ها، با چالش‌های جدی مواجه می‌شوند. این موضوع اهمیت بومی‌سازی و مهندسی معکوس این قطعات را دوچندان می‌کند.

قیمت برد پردازش سیگنال روزمونت و عوامل مؤثر بر آن

یکی از دغدغه‌های اصلی مدیران فنی و خریداران صنعتی، قیمت برد پردازش سیگنال روزمونت است. این قیمت تحت تأثیر عوامل متعددی قرار دارد:

در حال حاضر، قیمت یک برد اصل روزمونت 3900 می‌تواند از چند هزار تا چند ده هزار دلار متغیر باشد. این در حالی است که نمونه‌های بازسازی شده یا بومی‌سازی شده می‌توانند با قیمت‌های رقابتی‌تری عرضه شوند.

شرکت پردازشگران پتروصنعت امیرکبیر با انجام [مهندسی معکوس تجهیزات صنعتی](، توانسته راهکاری اقتصادی و کارآمد برای صنایع داخلی فراهم کند.

عیب‌یابی برد روزمونت 3900؛ گام به گام

عیب‌یابی برد روزمونت 3900 نیازمند دانش تخصصی و تجهیزات مناسب است. در اینجا به مهم‌ترین مراحل عیب‌یابی می‌پردازیم:

مرحله اول: بررسی ظاهری

ابتدا باید برد را از نظر آسیب‌های فیزیکی، سوختگی قطعات، خوردگی، و رطوبت بررسی کنید. بسیاری از مشکلات با یک بازرسی دقیق ظاهری قابل تشخیص هستند.

مرحله دوم: تست منبع تغذیه

بررسی ولتاژهای تغذیه در نقاط مختلف برد با استفاده از مولتی‌متر دقیق، اولین گام تخصصی عیب‌یابی است. هر انحراف از ولتاژهای استاندارد می‌تواند نشانه‌ای از مشکل باشد.

مرحله سوم: بررسی سیگنال‌های ورودی و خروجی

با استفاده از اسیلوسکوپ، باید سیگنال‌های RF و سیگنال‌های دیجیتال را در نقاط کلیدی برد بررسی کنید. این کار نیازمند دسترسی به مستندات فنی و نقشه‌های مداری است.

مرحله چهارم: تست قطعات مشکوک

پس از شناسایی بخش معیوب، باید قطعات مشکوک را با استفاده از تجهیزات تست قطعات الکترونیکی بررسی کنید.

برای کسانی که با [عیب‌یابی تجهیزات ابزار دقیق]( آشنایی ندارند، توصیه می‌شود این کار را به متخصصان واگذار کنند.

تعمیر برد پردازش سیگنال روزمونت 3900 و نکات کلیدی

تعمیر برد پردازش سیگنال روزمونت 3900 فرآیندی تخصصی است که نیازمند تجربه و دانش فنی بالا است. این فرآیند معمولاً شامل مراحل زیر است:

1. دریافت و ثبت برد: ثبت مشخصات و علائم خرابی
2. عیب‌یابی دقیق: تشخیص دقیق قطعات معیوب
3. تهیه قطعات یدکی: تأمین قطعات اصل یا معادل مناسب
4. تعمیر و جایگزینی: تعویض قطعات معیوب با رعایت استانداردها
5. تست و کالیبراسیون: اطمینان از عملکرد صحیح پس از تعمیر
6. تست استقامت: آزمایش برد در شرایط مختلف

یکی از چالش‌های اصلی در تعمیر این بردها، دسترسی به قطعات یدکی اصل است. بسیاری از قطعات استفاده شده در این بردها، تخصصی و سفارشی هستند که تهیه آن‌ها از خارج زمان‌بر و پرهزینه است.

شرکت پردازشگران پتروصنعت امیرکبیر با بومی‌سازی این بردها، نه تنها هزینه‌های تعمیر را کاهش داده، بلکه زمان خارج از سرویس بودن تجهیزات را نیز به حداقل رسانده است.

لوازم یدکی برد روزمونت 3900 ایران و راهکار بومی‌سازی

دسترسی به لوازم یدکی برد روزمونت 3900 ایران همواره یکی از دغدغه‌های اصلی واحدهای صنعتی بوده است. تحریم‌ها، محدودیت‌های ارزی و زمان طولانی تأمین قطعات، صنایع را با چالش‌های جدی مواجه کرده است.

در این راستا، شرکت پردازشگران پتروصنعت امیرکبیر اقدام به مهندسی معکوس برد پردازش سیگنال تجهیزات سطح‌سنج راداری REX سری 3900 نموده است. این اقدام مزایای متعددی دارد:

• کاهش هزینه‌ها: تا 60 درصد کاهش هزینه نسبت به نمونه اصل
• دسترسی سریع: حذف زمان انتظار برای واردات
• پشتیبانی فنی: دسترسی به تیم مهندسی داخلی
• سفارشی‌سازی: امکان تغییرات بر اساس نیاز خاص
• استقلال فناوری: کاهش وابستگی به خارج

این محصول بومی با استفاده از قطعات با کیفیت و رعایت استانداردهای فنی، عملکردی معادل نمونه اصل را ارائه می‌دهد. برای آشنایی بیشتر با خدمات [تعمیر و نگهداری تجهیزات ابزار دقیق](، می‌توانید به وب‌سایت شرکت مراجعه کنید.

مقایسه برد بومی با برد اصل روزمونت

یکی از سؤالات متداول، تفاوت بین برد بومی‌سازی شده و برد اصل است. در اینجا به مقایسه‌ای جامع می‌پردازیم:

از نظر عملکرد فنی، بردهای بومی‌سازی شده توسط پردازشگران پتروصنعت امیرکبیر با استفاده از مهندسی معکوس دقیق، عملکردی مشابه نمونه اصل دارند. تست‌های انجام شده نشان می‌دهد که دقت اندازه‌گیری، سرعت پردازش و پایداری این بردها در محدوده استانداردهای صنعتی قرار دارد.

از نظر کیفیت ساخت، استفاده از قطعات با کیفیت و فرآیندهای تولید استاندارد، اطمینان از دوام و عمر مفید مناسب را فراهم می‌کند. البته باید توجه داشت که برخی قطعات خاص ممکن است با معادل‌های مناسب جایگزین شده باشند.

از نظر گارانتی و پشتیبانی، بردهای بومی معمولاً با گارانتی معتبر داخلی عرضه می‌شوند و دسترسی به پشتیبانی فنی آن‌ها بسیار ساده‌تر است. این در حالی است که برای بردهای اصل، پشتیبانی معمولاً از طریق نمایندگی‌ها و با تأخیر انجام می‌شود.

نکات مهم در خرید و نصب برد پردازش سیگنال

هنگام خرید برد پردازش سیگنال روزمونت، باید نکات زیر را مد نظر قرار دهید:

1. سازگاری با مدل دستگاه: اطمینان از سازگاری کامل با مدل دقیق سطح‌سنج
2. گواهینامه‌ها و مستندات: درخواست مستندات فنی و گواهی اصالت
3. شرایط گارانتی: بررسی دقیق شرایط و مدت گارانتی
4. پشتیبانی فنی: اطمینان از وجود پشتیبانی فنی قابل اعتماد
5. قیمت منطقی: مقایسه قیمت با بازار و اجتناب از قیمت‌های غیرمعقول

در زمان نصب نیز باید نکات ایمنی و فنی را رعایت کنید. قطع کامل برق، استفاده از مچ‌بند آنتی استاتیک، و رعایت دستورالعمل‌های سازنده از جمله این نکات هستند.

برای اطلاعات بیشتر درباره [سیستم‌های اندازه‌گیری سطح مخازن](، می‌توانید به منابع تخصصی شرکت مراجعه کنید.

جمع‌بندی و دعوت به همکاری

برد پردازش سیگنال روزمونت سری 3900 قطعه‌ای حیاتی در سیستم‌های اندازه‌گیری سطح صنایع نفت، گاز و پتروشیمی است. با توجه به چالش‌های تأمین قطعات اصل، بومی‌سازی این تجهیزات نه تنها یک ضرورت، بلکه یک فرصت برای استقلال فناوری و کاهش هزینه‌هاست.

شرکت پردازشگران پتروصنعت امیرکبیر با سال‌ها تجربه در زمینه مهندسی معکوس و بومی‌سازی تجهیزات ابزار دقیق، آماده ارائه خدمات جامع از جمله تأمین، تعمیر، عیب‌یابی و پشتیبانی فنی این بردها به صنایع کشور است.

اگر با مشکلات مربوط به برد پردازش سیگنال سطح‌سنج‌های راداری خود مواجه هستید، یا به دنبال راهکاری اقتصادی و قابل اعتماد برای تأمین این قطعات هستید، تیم متخصص ما آماده مشاوره و ارائه بهترین راهکار متناسب با نیاز شما است. برای کسب اطلاعات بیشتر و مشاوره رایگان، همین امروز با ما تماس بگیرید.

سؤالات متداول

۱. برد پردازش سیگنال روزمونت چه نقشی در سطح‌سنج راداری دارد؟

برد پردازش سیگنال مسئول دریافت، پردازش و تحلیل سیگنال‌های رادیویی ارسالی و بازتابی است. این برد با محاسبه زمان رفت و برگشت سیگنال، فاصله تا سطح مایع را با دقت بالا تعیین می‌کند و اطلاعات را به واحد کنترل ارسال می‌کند.

۲. چگونه می‌توان برد اصل روزمونت را از نمونه تقلبی تشخیص داد؟

بردهای اصل دارای کیفیت ساخت PCB بالا، مارکینگ استاندارد قطعات، شماره سریال یکتا، لحیم‌کاری ماشینی استاندارد و مستندات معتبر هستند. همچنین می‌توان از طریق سایت رسمی روزمونت، اصالت محصول را با شماره سری
