تجهیز CIU900-V1؛ راه‌حل هوشمند اندازه‌گیری سطح مخازن

در دنیای صنایع نفت و گاز، دسترسی سریع و دقیق به داده‌های مخازن می‌تواند تفاوت میان بهره‌وری بالا و توقف‌های پرهزینه باشد.

CIU900-V1 به‌عنوان یک راه‌حل نوآورانه ایرانی، توانسته است جایگزین مناسبی برای تجهیزات گران‌قیمت خارجی باشد و امکانات فراتر از آن‌ها را در اختیار متخصصان قرار دهد. در این مقاله، شما با تمامی جوانب فنی، نحوه کار، تنظیمات و رفع مشکلات این دستگاه آشنا خواهید شد.

معرفی CIU900-V1 و کاربردهای آن

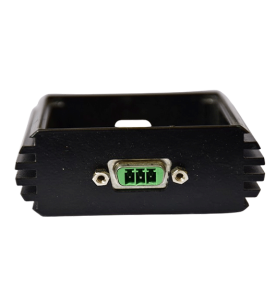

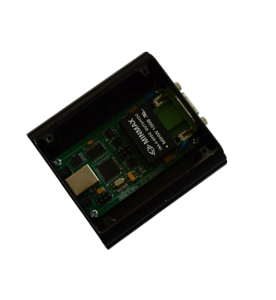

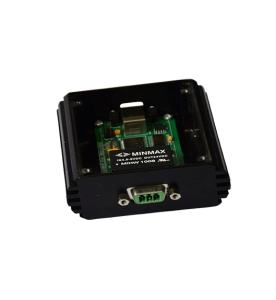

CIU900-V1 یک واحط ارتباطی پیشرفته است که توسط پردازشگران پتروصنعت امیرکبیر طراحی و تولید شده است. این دستگاه امکان ارسال و دریافت اطلاعات از تجهیزات سیستم‌های اندازه‌گیری مخازن (Tank Gauging) مبتنی بر پروتکل Sakura V1 شرکت Endress+Hauser را فراهم می‌کند. این محصول دانش‌بنیان می‌تواند به‌عنوان جایگزینی کامل برای سه مدل NXA820، NXA821 و NXA822 متعلق به کمپانی Endress & Hauser عمل کند.

یکی از ویژگی‌های برجسته این دستگاه، قابلیت پرتابل بودن آن است که امکان بررسی و عیب‌یابی تجهیزات درون سایت را به راحتی فراهم می‌کند. با توجه به اینکه بسیاری از سایت‌های نفتی ایران از تجهیزات Endress+Hauser استفاده می‌کنند، CIU900-V1 برای اندازه‌گیری سطح مخازن به یک ابزار ضروری تبدیل شده است.

راهنمای CIU900-V1 و مشخصات فنی

برای درک بهتر قابلیت‌های این دستگاه، بررسی مشخصات فنی آن ضروری است. CIU900-V1 با پشتیبانی از پروتکل اختصاصی Sakura V1، می‌تواند با انواع گیج‌های راداری و سرورهای Endress+Hauser ارتباط برقرار کند. این دستگاه بدون نیاز به منبع تغذیه خارجی و تنها با دریافت 5 ولت DC از طریق پورت USB کامپیوتر، قادر به کار است.

طول عمر متوسط 30 ساله این دستگاه، آن را به یک سرمایه‌گذاری بلندمدت تبدیل می‌کند. علاوه بر این، ابعاد فشرده و وزن کم آن، حمل و نقل و استفاده میدانی را بسیار ساده کرده است. برای کسب اطلاعات بیشتر درباره سیستم‌های اندازه‌گیری سطح مخازن، می‌توانید به صفحه محصولات ما مراجعه کنید.

نحوه کار با CIU900-V1 و راه‌اندازی اولیه

نحوه کار با CIU900-V1 بسیار ساده و کاربرپسند طراحی شده است. پس از اتصال دستگاه به کامپیوتر از طریق پورت USB، نرم‌افزار TankMaster به‌طور خودکار دستگاه را شناسایی می‌کند. این نرم‌افزار رابط گرافیکی جامعی برای نمایش اطلاعات مخازن، تنظیمات و مانیتورینگ فراهم می‌کند.

یکی از قابلیت‌های منحصربه‌فرد این دستگاه، امکان جستجوی خودکار تجهیزات نصب‌شده در فیلدباس است – قابلیتی که حتی در Tankvision NXA820 وجود ندارد. دستگاه به‌طور خودکار سیستم‌های فعال را شناسایی کرده و UNIT ID مجازی به آن‌ها اختصاص می‌دهد.

برای شروع کار، کافی است دستگاه را به شبکه فیلدباس متصل کنید و از طریق نرم‌افزار، فرآیند اسکن را آغاز کنید. سیستم به‌طور خودکار تمامی REXهای موجود را شناسایی کرده و در لیست نمایش می‌دهد. این فرآیند معمولاً کمتر از 5 دقیقه زمان می‌برد.

تنظیمات CIU900-V1 و پیکربندی پیشرفته

تنظیمات CIU900-V1 شامل بخش‌های مختلفی است که امکان سفارشی‌سازی کامل دستگاه را فراهم می‌کند. در بخش تنظیمات اولیه، می‌توانید پارامترهای ارتباطی مانند Baud Rate، Parity و Stop Bits را تعیین کنید. این پارامترها باید با تنظیمات تجهیزات میدانی هماهنگ باشند.

در بخش پیکربندی مخازن، می‌توانید برای هر مخزن، جداول حجمی (Strapping Tables) را بارگذاری کنید. این جداول در حافظه داخلی 128 مگابایتی دستگاه ذخیره می‌شوند و برای محاسبات حجمی استفاده می‌شوند. همچنین می‌توانید آستانه‌های هشدار برای سطح، دما و فشار را تعریف کنید.

یکی از ویژگی‌های پیشرفته CIU900-V1، قابلیت ترکیب اطلاعات از انبارهایی است که دارای تجهیزات Saab و Enraf هستند. این امکان به شما اجازه می‌دهد تا یک سیستم یکپارچه برای مدیریت تمامی مخازن سایت داشته باشید. برای آشنایی بیشتر با تجهیزات ابزار دقیق، می‌توانید به بخش محصولات ما مراجعه کنید.

کالیبراسیون CIU900-V1 و اطمینان از دقت اندازه‌گیری

کالیبراسیون CIU900-V1 یکی از مهم‌ترین فرآیندهای نگهداری است که باید به‌صورت دوره‌ای انجام شود. این فرآیند شامل بررسی دقت ارتباطات، صحت داده‌های دریافتی و هماهنگی با تجهیزات میدانی است.

برای کالیبراسیون، ابتدا باید از صحت اتصالات فیزیکی اطمینان حاصل کنید. سپس با استفاده از نرم‌افزار TankMaster، می‌توانید تست ارتباطی با هر یک از تجهیزات انجام دهید. در این مرحله، داده‌های دریافتی از دستگاه با مقادیر واقعی مخزن مقایسه می‌شود.

توصیه می‌شود کالیبراسیون را حداقل هر 6 ماه یک‌بار انجام دهید. در صورت مشاهده انحراف بیش از حد مجاز، باید تنظیمات را بازبینی کرده و در صورت لزوم، جداول حجمی را به‌روزرسانی کنید. پردازشگران پتروصنعت امیرکبیر خدمات کالیبراسیون و تنظیم دقیق این دستگاه را ارائه می‌دهد.

خطاهای CIU900-V1 و شناسایی مشکلات رایج

خطاهای CIU900-V1 معمولاً در قالب کدهای خطای استاندارد نمایش داده می‌شوند. شناخت این کدها و دلایل احتمالی آن‌ها، می‌تواند به شما در رفع سریع مشکلات کمک کند.

رایج‌ترین خطاها شامل مشکلات ارتباطی (Communication Error)، عدم پاسخ‌دهی تجهیزات میدانی (No Response) و خطاهای مربوط به داده‌های نامعتبر (Invalid Data) است. هر یک از این خطاها می‌توانند ناشی از مشکلات مختلفی باشند.

خطای ارتباطی معمولاً به دلیل مشکل در کابل‌کشی، تنظیمات نادرست پورت سریال یا مشکل در تجهیزات میدانی رخ می‌دهد. برای رفع این مشکل، ابتدا اتصالات فیزیکی را بررسی کنید و سپس تنظیمات ارتباطی را با تجهیزات میدانی مطابقت دهید.

خطای داده نامعتبر معمولاً زمانی رخ می‌دهد که جداول حجمی به‌درستی بارگذاری نشده باشند یا تجهیزات میدانی داده‌های خارج از محدوده ارسال کنند. در این حالت، باید جداول را بازبینی کرده و در صورت نیاز، مجدداً بارگذاری کنید.

Troubleshooting CIU900-V1 و راهکارهای عملی

Troubleshooting CIU900-V1 نیازمند رویکردی سیستماتیک است. زمانی که با مشکلی مواجه می‌شوید، بهتر است از یک چک‌لیست گام‌به‌گام استفاده کنید.

گام اول: بررسی اتصالات فیزیکی – اطمینان حاصل کنید که کابل USB به‌درستی متصل است و دستگاه برق می‌گیرد. LED های روی دستگاه باید روشن باشند.

گام دوم: بررسی تنظیمات نرم‌افزاری – مطمئن شوید که نرم‌افزار TankMaster به‌درستی نصب شده و پورت COM صحیح انتخاب شده است.

گام سوم: تست ارتباط با تجهیزات میدانی – از طریق نرم‌افزار، تست Ping به هر یک از تجهیزات ارسال کنید و پاسخ آن‌ها را بررسی کنید.

گام چهارم: بررسی لاگ‌های سیستم – نرم‌افزار TankMaster تمامی رویدادها و خطاها را ثبت می‌کند. بررسی این لاگ‌ها می‌تواند سرنخ‌های مهمی برای شناسایی مشکل ارائه دهد.

اگر پس از انجام این مراحل همچنان مشکل برطرف نشد، می‌توانید با تیم پشتیبانی فنی پردازشگران پتروصنعت امیرکبیر تماس بگیرید. این شرکت خدمات پس از فروش 10 ساله برای این محصول ارائه می‌دهد.

مشکلات CIU900-V1 و راه‌حل‌های پیشگیرانه

مشکلات CIU900-V1 را می‌توان با رعایت نکات نگهداری و بهره‌برداری صحیح به حداقل رساند. یکی از مهم‌ترین نکات، محافظت از دستگاه در برابر شرایط محیطی نامناسب است.

اگرچه این دستگاه برای استفاده صنعتی طراحی شده، اما قرار گرفتن مستقیم در معرض رطوبت بالا، گرد و غبار شدید یا دماهای بسیار بالا می‌تواند به آن آسیب برساند. توصیه می‌شود از کیف حمل مناسب برای نگهداری و حمل دستگاه استفاده کنید.

مشکل دیگر که ممکن است با آن مواجه شوید، کاهش سرعت پاسخ‌دهی سیستم است. این مشکل معمولاً زمانی رخ می‌دهد که تعداد زیادی مخزن به‌طور همزمان مانیتور می‌شوند. در این حالت، می‌توانید فاصله زمانی polling را افزایش دهید یا تعداد مخازن فعال را کاهش دهید.

برای جلوگیری از مشکلات نرم‌افزاری، همیشه از آخرین نسخه نرم‌افزار TankMaster استفاده کنید و به‌روزرسانی‌های منتشر شده توسط سازنده را نصب کنید. همچنین توصیه می‌شود به‌صورت دوره‌ای از تنظیمات و جداول حجمی بکاپ تهیه کنید.

تعمیر CIU900-V1 و خدمات پس از فروش

تعمیر CIU900-V1 در صورت بروز مشکلات سخت‌افزاری، باید توسط تکنسین‌های مجاز انجام شود. این دستگاه دارای گارانتی تعویض یک‌ساله و خدمات پس از فروش 10 ساله است که توسط پردازشگران پتروصنعت امیرکبیر ارائه می‌شود.

در صورت بروز مشکل، ابتدا با واحد پشتیبانی فنی تماس بگیرید. تیم فنی ابتدا سعی می‌کند مشکل را از راه دور و از طریق راهنمایی تلفنی یا آنلاین برطرف کند. اگر مشکل نیاز به تعمیر حضوری داشته باشد، دستگاه باید به مرکز خدمات ارسال شود.

یکی از مزایای استفاده از محصولات داخلی مانند CIU900-V1، دسترسی آسان به قطعات یدکی و خدمات تعمیراتی است. برخلاف تجهیزات خارجی که ممکن است ماه‌ها برای تأمین قطعات یدکی زمان ببرد، قطعات این دستگاه به‌سرعت در دسترس است.

برای کسب اطلاعات بیشتر درباره خدمات نگهداری و تعمیرات، می‌توانید به بخش خدمات سایت ما مراجعه کنید. همچنین برای آشنایی با مهندسی معکوس بردهای الکترونیکی که یکی از تخصص‌های پردازشگران پتروصنعت امیرکبیر است، می‌توانید به صفحه مربوطه مراجعه کنید.

مزایای استفاده از CIU900-V1 نسبت به نمونه‌های خارجی

استفاده از CIU900-V1 به‌جای نمونه‌های خارجی مزایای متعددی دارد. اولین و مهم‌ترین مزیت، صرفه‌جویی قابل‌توجه در هزینه‌ها است. قیمت این دستگاه کسری از قیمت نمونه‌های خارجی است، در حالی که قابلیت‌های بیشتری ارائه می‌دهد.

دومین مزیت، پشتیبانی فنی سریع و به زبان فارسی است. در صورت بروز هرگونه مشکل، می‌توانید مستقیماً با تیم فنی ایرانی در ارتباط باشید و راهنمایی‌های لازم را دریافت کنید. این در حالی است که برای تجهیزات خارجی، ممکن است هفته‌ها منتظر پاسخ از سازنده بمانید.

سومین مزیت، امکان سفارشی‌سازی و توسعه است. با توجه به اینکه این محصول در داخل کشور تولید می‌شود، امکان درخواست ویژگی‌های اختصاصی یا تغییرات مورد نیاز وجود دارد. این انعطاف‌پذیری در محصولات خارجی وجود ندارد.

علاوه بر این، استفاده از محصولات دانش‌بنیان داخلی، به توسعه صنعت کشور کمک می‌کند و از خروج ارز جلوگیری می‌کند. CIU900-V1 دارای مجوز دانش‌بنیان از معاونت علمی ریاست جمهوری است که نشان‌دهنده کیفیت و نوآوری آن است.

سوالات متداول

1. CIU900-V1 چیست و چه کاربردی دارد؟

CIU900-V1 یک واحد ارتباطی پیشرفته ایرانی است که برای ارتباط با سیستم‌های اندازه‌گیری سطح مخازن (Tank Gauging) مبتنی بر پروتکل Sakura V1 طراحی شده است. این دستگاه جایگزین کامل محصولات NXA820، NXA821 و NXA822 شرکت Endress+Hauser است و می‌تواند به‌طور همزمان اطلاعات بیش از 20 مخزن را دریافت و نمایش دهد. کاربرد اصلی آن در صنایع نفت، گاز و پتروشیمی برای مانیتورینگ و مدیریت مخازن ذخیره‌سازی است.

2. تفاوت CIU900-V1 با نمونه‌های خارجی چیست؟

تفاوت‌های اصلی شامل موارد زیر است:

• قیمت: کسری از قیمت نمونه‌های خارجی
• قابلیت‌های بیشتر: امکان جستجوی خودکار تجهیزات که در NXA820 وجود ندارد
• پشتیبانی: خدمات پس از فروش 10 ساله با پشتیبانی فارسی
• دسترسی: تأمین سریع قطعات یدکی بدون نیاز به واردات
• سفارشی‌سازی: امکان توسعه و تغییرات اختصاصی
• حافظه: 128 مگابایت حافظه داخلی برای ذخیره جداول حجمی

3. نحوه راه‌اندازی اولیه CIU900-V1 چگونه است؟

راه‌اندازی اولیه در 5 مرحله انجام می‌شود:

1. اتصال فیزیکی: دستگاه را به پورت USB کامپیوتر وصل کنید
2. نصب نرم‌افزار: نرم‌افزار TankMaster را نصب کنید
3. اتصال به فیلدباس: دستگاه را به شبکه ارتباطی مخازن متصل کنید
4. اسکن خودکار: از طریق نرم‌افزار، فرآیند جستجوی تجهیزات را آغاز کنید
5. پیکربندی: تنظیمات هر مخزن را انجام دهید و جداول حجمی را بارگذاری کنید

کل فرآیند معمولاً کمتر از 30 دقیقه زمان می‌برد.

4. چگونه می‌توان خطاهای ارتباطی CIU900-V1 را برطرف کرد؟

برای رفع خطاهای ارتباطی، این مراحل را دنبال کنید:

• بررسی کابل‌ها: اتصالات USB و کابل‌های فیلدباس را چک کنید
• تنظیمات پورت: Baud Rate، Parity و Stop Bits را با تجهیزات میدانی تطبیق دهید
• تست اتصال: از طریق نرم‌افزار، تست Ping به تجهیزات ارسال کنید
• بررسی UNIT ID: مطمئن شوید شناسه‌های واحدها تکراری نیستند
• ریست دستگاه: در صورت لزوم، دستگاه را ریستارت کنید

اگر مشکل ادامه داشت، با پشتیبانی فنی تماس بگیرید.

5. کالیبراسیون CIU900-V1 چه زمانی باید انجام شود؟

کالیبراسیون CIU900-V1 باید در این شرایط انجام شود:

• دوره‌ای: هر 6 ماه یک‌بار به‌صورت پیشگیرانه
• پس از تعمیر: بعد از هرگونه تعمیرات سخت‌افزاری
• انحراف داده: زمانی که مقادیر خوانده‌شده با واقعیت تفاوت دارد
• تغییر تجهیزات: هنگام اضافه یا تعویض گیج‌های راداری
• به‌روزرسانی جداول: بعد از بارگذاری جداول حجمی جدید

کالیبراسیون صحیح، دقت اندازه‌گیری را تا 99.9% تضمین می‌کند.

6. آیا CIU900-V1 با تجهیزات سایر برندها سازگار است؟

بله، CIU900-V1 می‌تواند با تجهیزات مختلفی ارتباط برقرار کند:

• Endress+Hauser: سازگاری کامل با تمام گیج‌های راداری و سرورهای این برند
• Saab: امکان ترکیب اطلاعات از تجهیزات Saab
• Enraf: قابلیت یکپارچه‌سازی با سیستم‌های Enraf
• پروتکل Sakura V1: پشتیبانی کامل از این پروتکل استاندارد

این قابلیت به شما امکان می‌دهد یک سیستم یکپارچه برای مدیریت تمامی مخازن داشته باشید.

7. حداکثر تعداد مخازن قابل مانیتورینگ با CIU900-V1 چقدر است؟

CIU900-V1 قادر است بیش از 20 مخزن را به‌طور همزمان مانیتور کند. این تعداد بسته به پیکربندی شبکه و تنظیمات polling می‌تواند متفاوت باشد. برای سایت‌های بزرگ‌تر، می‌توانید از چند دستگاه CIU900-V1 به‌صورت موازی استفاده کنید یا فاصله زمانی دریافت اطلاعات را بهینه کنید. حافظه داخلی 128 مگابایتی دستگاه، امکان ذخیره جداول حجمی تمامی مخازن را فراهم می‌کند.

8. گارانتی و خدمات پس از فروش CIU900-V1 چگونه است؟

پردازشگران پتروصنعت امیرکبیر این خدمات را ارائه می‌دهد:

• گارانتی: 1 سال گارانتی تعویض
• پشتیبانی: 10 سال خدمات پس از فروش
• پشتیبانی فنی: راهنمایی تلفنی و آنلاین به زبان فارسی
• تعمیرات: مرکز تعمیرات مجاز در ایران
• قطعات یدکی: تأمین سریع قطعات بدون نیاز به واردات
• آموزش: دوره‌های آموزشی برای کاربران

برای خدمات پس از فروش می‌توانید با ما تماس بگیرید.
